循環硫化床（CFB）鍋爐模型

哈爾濱CFB鍋爐模型模型可以準確反映所仿真鍋爐的動態特性。該模型可以預測鍋爐特性，為設計和運行提供指導可用于開發模擬培訓仿真器還可以為控制策略的選擇和控制系統的設計提供指導。

循環流化床（ CFB）燃燒技術的優勢在于：燃燒效率高、可燃用劣質燃料、燃料制備系統簡單、低溫燃燒降低NO的排放、爐內脫硫、負荷調節性能好等。在中國目前主要應用在中小型鍋爐上。

循環流化床（ CFB）鍋爐在運行中，不僅要根據生產的需求穩定主蒸汽的壓力和溫度，還要控制床層溫度，以防止結焦或熄火。除給煤量外，送風對物料流態化、燃燒效率和床溫也有直接影響。對這樣一個分布參數、非線性、時變、多變量緊密耦合的對象，建立相應的動態數學模型，研究其在各種參數變動下的動態特性是很有必要的。

一、循環流化床鍋爐模擬模型及多媒體軟件實訓裝置

主要設備設施：

（1）循環流化床鍋爐實訓模型：2400×1600×2600mm；

（2）循環流化床鍋爐循環流化床鍋爐設備與運行多媒體培訓軟件

2、電源：220V.50HZ,電流≤5A，燈泡負載電壓6-12V；具有接地保護、漏電保護功能，安全性符合相關的國家標準。

3、材質：進口聚氨脂、鋼材、演示系統、語音系統；框架承臺采用工字鋼焊接支撐；可編程控制器（PLC）模塊、變頻器模塊、接線端子排等組成。

4、中控中心：觸摸式計算機、三菱PLC、I/O控制平臺系統構成:

二、實訓室裝置技術參數：

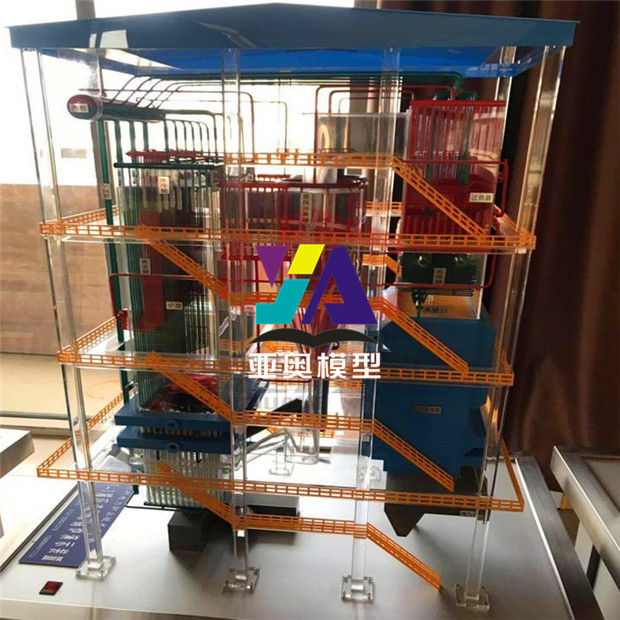

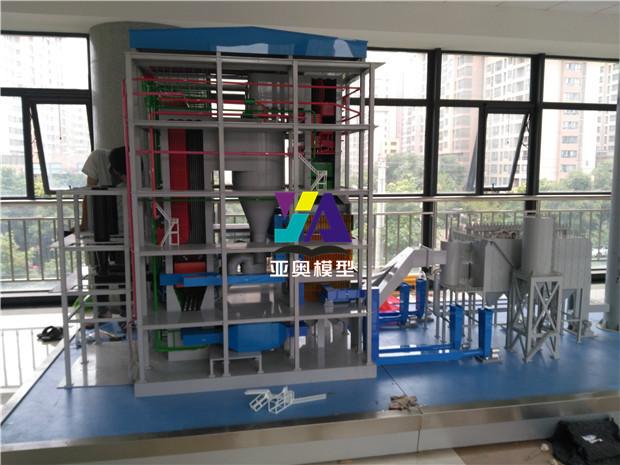

(一) 循環流化床鍋爐實訓模型

一次中間再熱、平衡通風、露天布置、固態排渣、全剛構架、全懸吊結構∏型鍋爐，模型按比例縮小設計加工；爐膛透明，展現鍋爐的內部結構，如，過熱器，再熱器，水冷壁，省煤器，汽包，下降管等，鍋爐的制粉系統為負壓直吹式，四角切圓燃燒方式，鍋爐的燃燒，蒸發，過熱，再熱等各系統的設備，構件，管束，管道等均用不同顏色，采用LED分色燈光流動演示；

3.模型材質：進口有機玻璃、進口UHU、 PVC工程塑料、金屬構件、鋼材、鋼管、進口啞光烤漆、控制柜、。

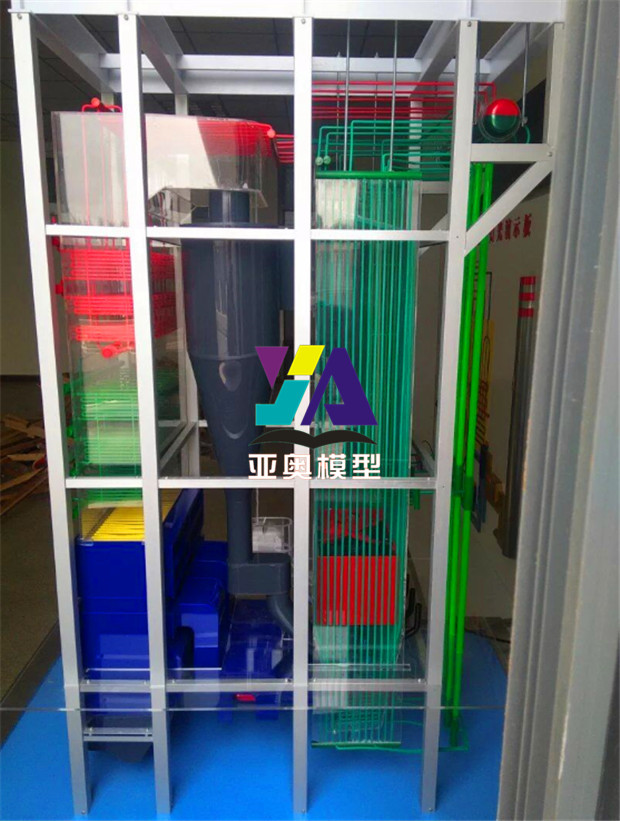

4.循環流化床鍋爐主要由：爐膛（透明）；固體循環回路，主要由旋風分離器、回料器及外置流化床組成，尾部豎井三大部分組成；

5、模型各系統主要技術參數要求：

（1）給水和水自然循環：給水采用電動調速泵，設主給水和旁路給水2個回路；給水泵→省煤器進口集箱→一級省煤器管組、二級省煤器管組→省煤器出口集箱→汽包→下降管→爐膛及水冷壁集箱→水冷壁→鍋筒→過熱器；

（2）主蒸汽系統：蒸汽→前、后墻包覆過熱器→懸吊管→爐頂包覆過熱器→左、右側墻包覆過熱器→低溫過熱器→一級減溫器→一級中溫過熱器→二級減溫器→二級中溫過熱器→三級減溫器→高溫過熱器→主蒸汽出口；

（3）再熱蒸汽系統：高壓缸排出→低溫再熱器→末級再熱器→再熱器蒸汽管道→汽機中壓缸；

（4）給煤系統：布置4臺給煤機與爐前大煤斗和落煤管連接，布置相關管道；

（5）點火油系統：鍋爐采用床上及床下聯合點火和助燃系統；

（6）一次風系統：引風機→回轉空氣預熱器→風道點火燃燒器→爐底水冷風室；

（7）二次風系統：引風機→回轉空氣預熱器→二次風分風道→支管二層→爐膛；

2) 要求達到仿真實訓的目的；可就各類部件；

3）為方便展示內容系統，控制柜安裝在模型臺座右前側，總體模型顯得干凈而不雜亂；本系統全景展示了整體機構與演示原理，用剖示方法詮釋了設備系統的主要結構內容，并以電控按鈕作為控制器、電動旋轉的方法動態演示了各主要系統的工作過程。

鍋爐模擬設備結構主體承重部分臺座建筑結構采用型鋼制作，保證的牢固耐用，用奧松板制作龍骨，底座高不低于700 mm，邊框不小于10 mm寬，采用國標2 mm以上不銹鋼包邊。

循環流化床鍋爐實訓室裝置實現了系統裝置等全過程仿真模擬；動態演示，形象逼真，仿真性強，使人有身臨其境的感覺。具有很高的觀賞性，直觀性，操作性。使學生不出校門就掌握了作業實習所需掌握的大部分內容，使學生猶如在寶貴的工廠實習時間里，去真正實習生產、實習操作和控制演示運行過程，完成一個高起點、高效率的實習環節。

實訓裝置在教學實踐中的應用，不僅使學員對各設備的布局模塊、系統與實際應用、裝置的部件組成、實訓裝置的運行演示、實訓裝置的運行功能等進行初步了解，還可通過演示操作來加深學員對系統裝置的觀摩認識。訓練學員從事專業類設備的設計、制造、安裝、運行、維護及檢修的基本技能；達到“教、學、訓”一體化功能。仿真實訓系統安裝培訓正式移交用戶運行后進入質保期，仿真機軟件質保期為24個月，在質保期內對仿真系統的升級、模型修改、維護、故障處理等提供全部免費服務。提供多種形式的技術支持服務。包括：技術培訓、技術咨詢、專人現場維修服務、電子郵件響應、電話響應等. 湖南中浩模型制造有限公司不斷探索鍋爐模型工藝，結合實際聲、光、電子、流體、公司引進國際先進電腦雕刻系統、專業制作石油化工、水利水電、工業設備、地質地貌、新能源科普、大型機械設備，動態智能演示……等教學展覽仿真模型，是集實訓室裝置及模型設備設計開發、生產制作、銷售服務為一體的專業綜合性企業。公司秉成著專業的設計理念，高級的制作工藝，高品質的服務態度，完善的售后體系，為您提供高端模型產品，力爭滿足客戶的任何需求。公司重質量、守信譽，嚴格遵守國家的施工規范和操作要求，堅持采用科學的.....
