1，本模擬流程裝置尺寸定制均為參照我們之前用戶的要求而定的，對各布置的流程裝置布局與各設備也按需要求進行縮放制作，模型的臺座規格均為：根據實際場地定 ，承臺分兩層、上層尺寸：6000mmx1200mmx1800mm（長x寬x高） 下層尺寸：5800mmx1100mmx600mm（長x寬x高） （下層藏于上層承臺內、可抽出）。模型高度1800mm以下

臺座描述:

工序：臺座裝置底架為選用#50*30的鋼結構骨做為骨架原材料。

臺座臺面在鋼結構骨架制作好后再在上面鋪設一層結構牢固的細木工板作為臺面裝飾的內襯，面飾以天藍鋁塑板作為模型安裝時候的臺面布置，這樣的臺面制作出來結構牢固，便于日后裝置的正常的安全地安裝流程。臺面包邊為用#201不銹鋼，邊的寬度適中，可使整個臺面分布諧調，美觀大方；

臺座底筒外面以優質的#12mm夾膠板作為面板的內襯，此材料可完全的保證與木龍骨架釘牢后在日常仿真裝置的使用過程當中不會變形，又可起到保護面板的作用。底筒的外飾面板為以鋁塑板。這樣，一個結構性牢固，實用性強，美觀大方的臺座就做成了。

作用：

此種臺座可很好地對這種可操作的動態仿真效果流程沙盤服務，一者臺座的支撐筒可以隱藏控制此套裝置的各種電子元器件與控件，如數據線、信號線、線接頭、時間繼電器、芯片、電路板等，臺座的所留的維修小門可十分方便地對仿真模型進行故障與定期的維修與維護工作。

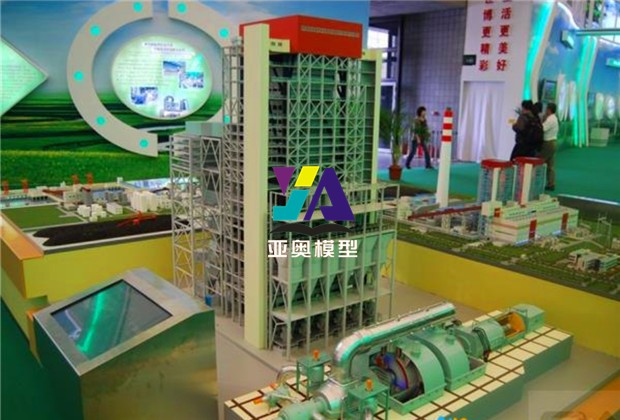

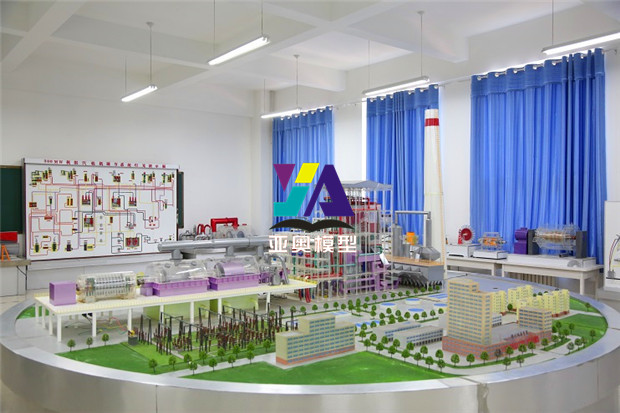

2； 根據1000MW機組電廠整體布局設備、廠房配置、管道工藝特點完整地按比例立體剖視（或透明）展示；裝置包括1000MW超超臨界直流鍋爐及系統、1000MW超超臨界汽輪機及系統、1000MW發電機及其主變系統、煙氣脫銷除塵及脫硫系統的主要設備組成；

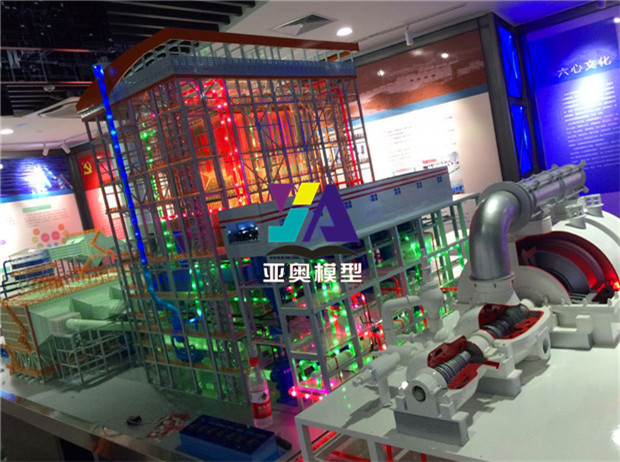

1），1000MW超超臨界直流鍋爐及系統：1000MW超超臨界鍋爐選用上海鍋爐廠有限責任公司設計制造的超超臨界變壓直流鍋爐，型號：SG-3100/28.25-M7002。一次中間再熱、平衡通風、露天布置、固態排渣、全剛構架、全懸吊結構∏型鍋爐，模型按比例縮小設計加工；爐膛透明，展現鍋爐的內部結構，如，過熱器，再熱器，水冷壁，省煤器，汽包，下降管等，鍋爐的制粉系統為負壓直吹式，四角切圓燃燒方式，鍋爐的燃燒，蒸發，過熱，再熱等各系統的設備，構件，管束，管道等均用不同顏色，采用LED分色燈光流動演示；

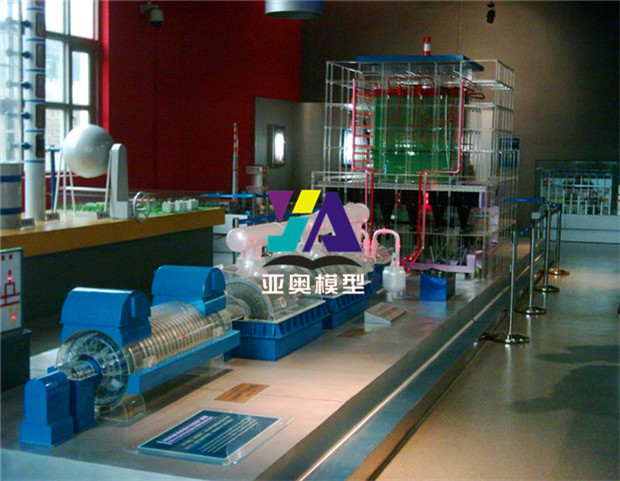

2 ）,，1000MW超超臨界汽輪機整體說明；1000MW汽輪機為上海汽輪機有限公司生產的1000MW超超臨界、模型比例，1:25，超超臨界，一次中間再熱，單軸，四缸四排汽，雙背壓，八級回?zé)岢槠?，反?dòng)凝汽式汽輪機N1050-27/600/600（TC4F）；一個單流圓筒型H30高壓缸，一個雙流M30中壓缸，兩個N30雙流低壓缸，主，再汽閥，LED燈光演示，立體結構展示，汽車烤漆金屬效果；汽缸，高1個，中一個，低2個，汽輪機高，中，低壓缸采用4/1剖視設計加工，透明罩，其中一低壓缸內布置放大比例的低壓轉子，一組葉片采用金屬，軸為不繡鋼，采用三個鋼制軸承運形，靜音壓縮機做功壓縮蒸汽→三通，主汽閥，三個蒸汽噴嘴，驅動汽輪機葉片可考慮三級葉輪，壓縮空氣安裝3個噴嘴，驅動運行，模擬汽輪機組運行使其汽輪機轉子轉動，轉速可測量

3），1000MW發電機及其主變系統：發電機為上海汽輪發電機有限公司生產的THDF125/67型三相同步汽輪發電機，采用水-氫-氫冷卻方式，定子繞組為直接水內冷，定子鐵芯及轉子繞組為氫氣冷卻，密封油系統采用單流環式密封結構；發電機模型外形包括：發電機，定子，轉子，線圈繞組，風扇，勵磁機，變壓器，變壓器與發電機封閉母線連接；模型按比例縮小設計加工，剖視結構，電動演示，母線管道采用LED燈光流動演示；

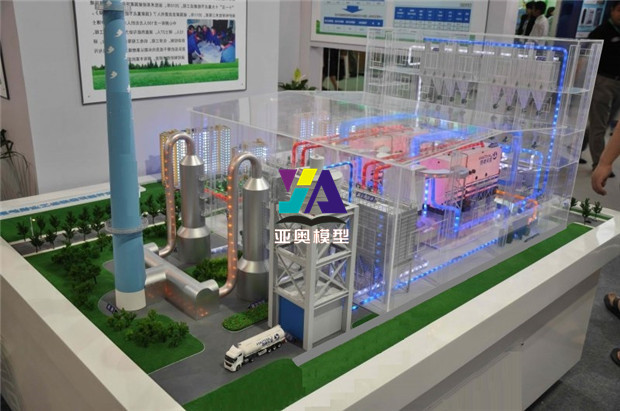

4、煙氣脫銷除塵及脫硫系統：煙氣流程為脫硝→空預器→低溫省煤器→電除塵器→引風機→脫硫島→濕式電除塵→煙囪；設備結構透明剖視、LED燈光演示煙氣運行流向冒煙郊果等詳細做出

5,升壓站系統；總體說明采用500kv升壓站3/2斷路器接線方式，完全按實際升壓站現場一次設備的外觀和功能設計，外形尺寸以實際變電站按比例場景1:100制作，設備具有一定的金屬感，由主變壓器，斷路器，隔離開關，電容式電壓互感器，電流互感器，避雷器，支柱式絕緣子，母線，懸掛硬管母線，中央門形架，出線門形架，母線構架，架空線，絕緣子串等等

參數說明:火力發電實訓裝置的原理，數據，結構等全面解析系統，系統的設備(包括設備主要部件)全部按照原尺寸進行縮放建模

通過三維虛擬現實進行系統的原理、結構的演示,又形象又直觀,配以模型、文字的說明,方便進行產品使用的說明和培訓。該系統具有真實性、沉浸性和易實現等特點,不僅大大提高了教學容量,彌補了課堂教學不足,運用生動、形象的方式激發學生學習的興趣,是教學不可缺少的崗位平臺。

學員可以通過選擇目標設備,對其進行相應的規作,實現設備的運作原理、尺寸數據呈現、設備零件信息等,使得學員對目標設備增加學習趣味的同時,對其有

更清晰的認知。分別實現對設備總體、主要零部件結構及性能介紹。通過該模塊可以使學員直觀地掌握設備的基本結構、各個零部件位置、信息及其作用。

3、模型材質：進口有機玻璃、進口UHU、 PVC工程塑料、金屬構件、鋼材、鋼管、進口啞光烤漆、燈光演示系統、軟件控制系統、控制柜、。

4，制作方案；模型產品的制造是以手工為主，機械設備為輔，如精雕、激光雕刻、CNC加工、3D打印、汽車烤漆等工藝，結合電子技術、多媒體技術、自動化技術、動態模型制作技術，將模型核心效果完美呈現。整體效果突出、仿真性強、結構牢固、原理正確、外型美觀、工藝精美、色彩分明、層次感強，可與實物相媲美，滿足需方相關展覽展示要求。
