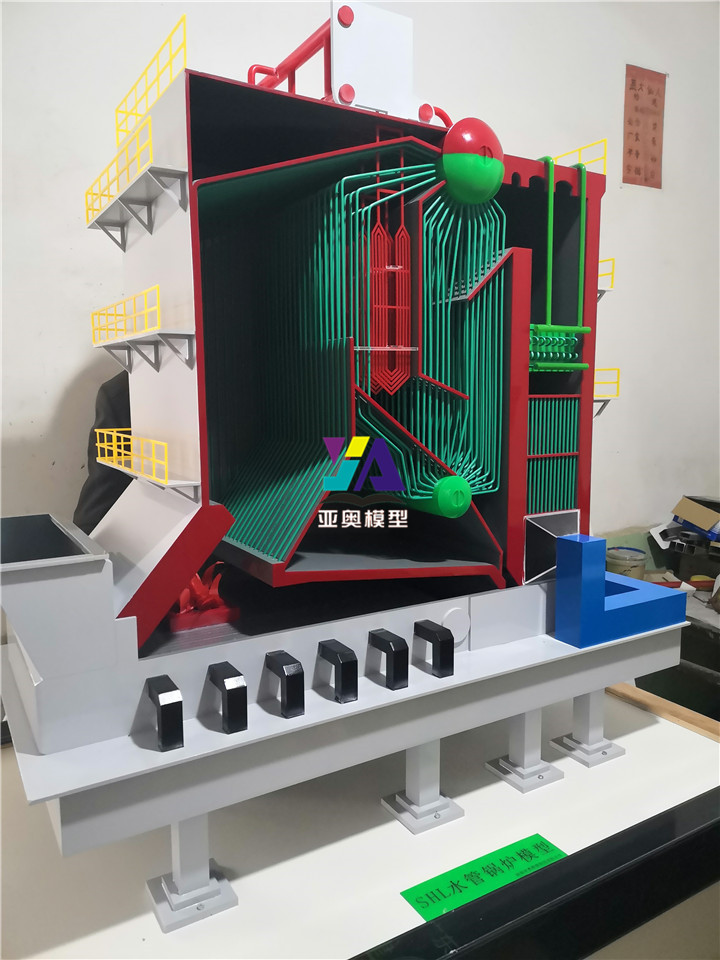

大連交通大學SHL水管鍋爐模型
SHL20-1.3型號鍋爐
含義是雙鍋筒橫置式鏈條爐排鍋爐，尾部有省煤器，鍋爐前部是爐膛，爐膛四周布滿水冷壁管，前后墻水冷壁管的上端直接通入上鍋筒，下端分別與前后集箱鏈接。為了便于在爐膛內砌筑爐拱，將前后墻水冷壁管又作為拱架，側水冷壁管左右各分兩組；上端與下端集箱鏈接，并經導氣管與上鍋筒鏈接，下端與左右集箱鏈接，上下鍋筒間有三組對流速，前組管束只有一排管子，位于爐膛煙氣出口處，與后墻水冷壁管構成防渣排管，防渣排管與對流管束之間形成燃盡室，可以布置過熱器，后來那個組對流管束中間有三道隔煙墻。
煙氣流程：
燃燒火焰在爐膛內輻射水冷壁管，高溫?zé)煔庥蔂t膛后上方進入對流管束區，先向下再向后轉180℃，呈“S”形曲折向上沖刷第二、第三組管束，然后從第三組管束的上部向下折入尾部受熱面沖刷省煤器和空氣預熱器，最后煙氣通過除塵器進入煙囪排出。
水循環回路：爐膛左右兩組水冷壁管各為一組循環回路，由下鍋筒引致下降管與左右集箱連通，鍋水通過左右集箱分配給左右是冷壁管，受熱后鍋水向上流至上集箱，從上集箱汽水引出管送入上鍋筒，上下鍋筒靠對流管束進行水循環，前后水冷壁管各位一級循環回路，由下降鍋筒引出下降管與前后集箱連通，鍋水通過前后集箱分配前后水冷壁管，受熱后鍋水向上流至上鍋筒。
這種鍋爐必須進行水質處理，數位要求嚴格控制，運行狀況比較穩定，熱效率較高，由于這種鍋爐自動化程度較高，降低了司爐工人的勞動強度。
