一、燃機組成
燃?xì)廨啓C(jī)由壓氣機、燃燒室和燃?xì)馔钙浇M成。壓氣機有軸流式和離心式兩種,軸流式壓氣機效率較高,適用于大流量的場合。在小流量時,軸流式壓氣機因后面幾級葉片很短,效率低于離心式。功率為數兆瓦的燃?xì)廨啓C(jī)中,有些壓氣機采用軸流式加一個離心式作末級,在達到較高效率的同時又縮短了軸向長度。
附屬系統和設備,包括:啟動裝置、燃料系統、潤滑油系統、進氣系統、排氣系統等。燃?xì)廨啓C(jī)的主要優點是小而輕。單位功率的質量,重型燃?xì)廨啓C(jī)一般為2~5千克/千瓦,而航機一般低于0.2千克/千瓦。
二、聯合循環機組的蒸汽輪機
主蒸汽壓力為高壓或次高壓;不設置抽汽回?zé)嵯到y(tǒng);9E級“一拖一”聯合循環機組,汽輪機為雙壓、無再熱系統,而9F級聯合循環機組,汽輪機為三壓、再熱系統;9E級“一拖一”聯合循環機組,汽輪機一般為單缸;9F級聯合循環機組,汽輪機為雙缸,高中壓合缸;汽輪機有純凝和抽汽凝汽式,可以帶采暖、工業抽汽。
三、余熱鍋爐島構成
余熱鍋爐由省煤器(凝結水加熱器)、蒸發器、過熱器以及聯箱和汽包等換熱管簇和容器等組成。在省煤器中鍋爐的給水完成預熱的任務,使給水溫度升高到接近于飽和溫度的水平;在蒸發器中給水相變成為飽和蒸汽;在過熱器中飽和蒸汽被加熱升溫成為過熱蒸汽;
臥式余熱鍋爐:燃?xì)馑降亓鬟^過熱器、蒸發器、省煤器等,燃?xì)獬?ldquo;橫向流動”,而與其相配的傳熱管束為垂直布置,并通常采用自然循環。立式余熱鍋爐:鍋爐中燃?xì)庥上孪蛏享樞蛄鬟^過熱器、蒸發器、省煤器等,燃?xì)獬?ldquo;縱向流動”,與其相配的傳熱管束為水平布置。在蒸發段,借助循環泵把水壓入蒸發器管束,形成了強制循環。

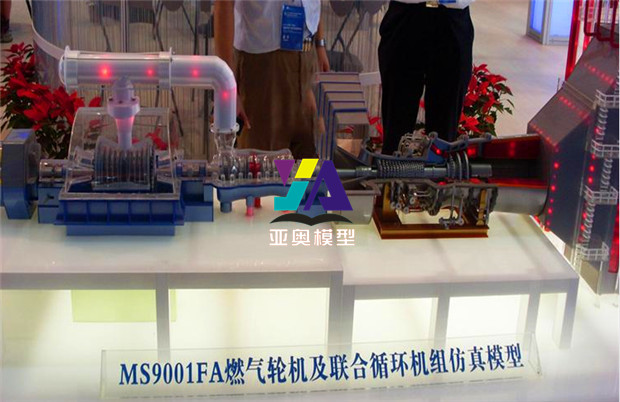

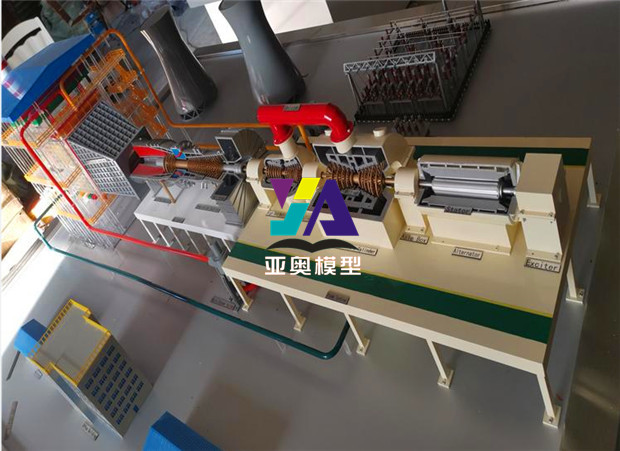

四、燃?xì)廨啓C(jī)聯合循環發電機組是燃?xì)廨啓C(jī)、發電機與余熱鍋爐模型、蒸汽輪機（凝汽式）或供熱式蒸汽輪機(抽汽式或背壓式)共同組成的循環系統，它是將燃?xì)廨啓C(jī)作功后排出的高溫乏煙氣通過余熱鍋爐回收轉換為蒸汽，送人蒸汽輪機發電，或者將部分發電作功后的乏汽用于供熱。常見形式有燃?xì)廨啓C(jī)、蒸汽輪機同軸推動一臺發電機的單軸聯合循環，也有燃?xì)廨啓C(jī)、蒸汽輪機各分別與發電機組合的多軸聯合循環。
